老化柜結構

　　1、本體系統材料的選用鈑金結構設計和制造。

　　2、加熱器放置于老化柜底部循環風道中，四周加防火隔熱材料。采用PID 溫度模塊配合SSR 控制，溫度到達產品所需要溫度后，根據室內溫度波動自動調節加熱功率大小，配合保溫庫板的保溫性，使室內溫度精確穩定在所設定溫度數值。

　　3、溫度范圍為：室溫~50℃±3℃(可調)，升溫時間為40min 以內。溫度穩定以后，循環風系統繼續工作，以保證各產品層溫度均勻、穩定。

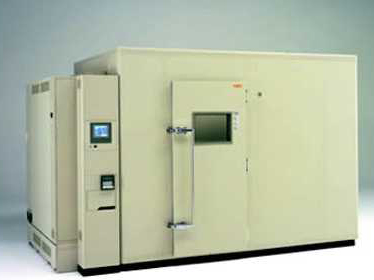

　　精密高溫老化柜主要特點及材質

　　1. 箱體材料：外箱采用1.5mmA3冷軋鋼板表面靜電噴涂;內箱為1.0mm不銹鋼板制作。

　　2. 根據客戶老化要求的尺寸，老化柜內共分四層，每層都有一個￠50mm的測試孔與之對應，供老化時走線用。

　　3. 老化區箱體保溫層厚度為75㎜，保溫材料采用耐高溫之巖棉。

　　4. 老化柜采用雙開門設計方式，每扇門上安裝一個大面積的玻璃觀察視窗，方便觀看試品在老化中的狀況

　　5. 風道系統：由循環風系統及排風系統組成;鼓風電機位于老化柜頂部，風道位于頂部及后部，加熱管位于頂部風道內。老化柜內循環風經加熱器加熱后由送風機經送風口送回室內，這樣反復循環，使老化柜內的溫度維持在設定范圍。當老化柜內溫度高于報警設定值時，排風機啟動，排走柜內的過熱氣體，同時柜外冷空氣補充進來與柜內熱空氣相混合，使柜內空間溫度恢復正常。

　　6. 控制系統：采用進口高精度微電腦PID溫度控制器，LED顯示，PID調節，固態繼電器輸出，控制精度0.1。老化柜的控制系統采用了兩級PID調節加熱量，實現了對柜內溫度的精確控制?？刂葡到y還實現了多重保護功能，完善的保護功能確保了老化柜能長期穩定無故障運行。

　　7. 溫控箱安置在老化柜的右前側，方便操作

　　8. 老化柜箱體底部安裝移動腳輪，方便箱體移動和換位放置。
