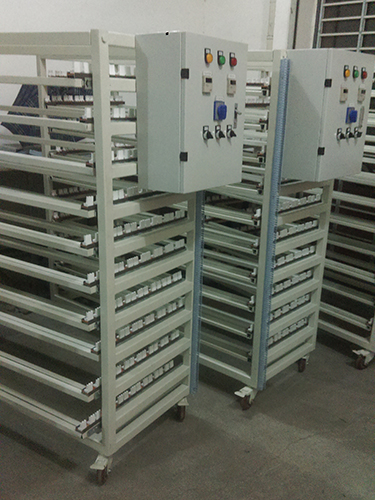

一、PLC在老化房控制系統中的應用并著重介紹該產品的PID閉環功能在恒溫控制上的實現和強大的網絡通信功能對EMERSON EV2000變頻器運行控制的實現。該老化房控制系統是家電，電子，電腦行業產品生產檢測的重要設備，也是產品生產合格檢查的重要環節。該系統采用EMERSON EC20和多臺EV2000變頻器，實現對室內溫度和變頻器運行的集中控制。

　　二、 老化房控制系統工藝要求：

　　具體要求如下： 1, 該系統所控制的老化房面積達16×30M，要求控制范圍在20-55℃，控制精度達±5℃，能夠在上位機對溫度設定/顯示/保存;(加濕控制采用單獨進行和PLC無關)

　　2, 該系統有3個風機，用于進風，回風和排風;有4個風閘：新風閘，回風閘，排風閘，防火閘;2個防塵過濾網;6個火災報警點; 在正常情況下(溫濕度)，關閉進風閥和排風閥，停止進風電機和排風電機，打開回風閥和防火閥，啟動回風風機，保持老化房內回風循環; 在高溫情況下，排風閥和進風閥打開，啟動排風電機和進風電機，抽出部分空氣; 在火災報警情況下，防火閥關閉，回風禁止循環，全部從室內抽出;同時排風閥和進風閥打開，啟動排風電機和進風電機，抽出室內空氣;

　　三、 工作原理： PLC系統結構如下：

　　工作原理： 根據老化房工藝要求組成如上圖控制系統：上位機采用臺灣研華IPC(工控計算機);監控畫面采用亞控公司的KINGVIEW軟件，該軟件操作簡單，元件形象豐富，性能穩定;核心控制部分采用EMERSON EC20-2012BTA類型的PLC和4個溫度采集模塊(EC20-4TC，接受K型溫度信號);傳動采用EMERSON EV2000通用型變頻器。 在設備連接方面，EC20 PLC充分體現了自身的優勢，由于EC20 PLC本身帶有2個串行通信口(1個RS232口，集成自由協議/編程協議/MODBUS從站協議，1個RS232/485口，集成自由協議/MODBUS主站/從站協議)，EC20 PLC利用COM0口和IPC進行通信(EC20 PLC做從站，設置成MODBUS從站協議)，利用COM1和多臺變頻器組成網絡進行集中控制(EC20 PLC的COM1設置成MODBUS主站協議)。

　　IPC為整個系統的人機接口，IPC讀取PLC采集的系統運行狀態如各風機的運轉狀態，各測溫點溫度，報警狀況并顯示在監控畫面上，IPC又把各種操作命令傳給PLC以控制系統的運行，如溫度的設定，PID參數設定，各種閥門的開閉，變頻器的啟動、停止等設定。并且可以實時監控整個系統的工作運行狀態、動作過程及故障報警等，IPC還可以根據設定對采集的數據進行保存打印。

　　在系統設計中，EC20 PLC為整個系統的核心，執行各種系統操作及計算，EC20 PLC根據工藝要求和現場狀況進行邏輯判斷，開閉各種閥門和啟停各風機;同時利用自身的PID功能對溫度進行控制，具體方法后面描述。 EV2000系列變頻器自帶RS485接口的通訊單元，符合RS485通訊規范，用于實現PLC與多臺變頻器的聯網。根據MODBUS通訊協議，我們可以通過RS485網絡輕松實現對變頻器的運行控制。由于RS485通訊鏈路傳輸距離遠、配線簡單、抗干擾能力強、可靠性高，因此在設計中，我們省略了變頻器的外部起停控制線路，對變頻器的所有控制都通過RS485通訊鏈路來完成，達到了經濟高效的目的。

　　四、 監控畫面整個系統監控畫面主要分為主畫面，實時溫度監控，PID參數設定，三個部分(其他部分省略)，具體如下：

　　主畫面如上圖所示，主要完成對系統狀態的監控(如各種風閥的開閉狀態，風機的運行狀態，報警狀態)，數據統計(如系統運行的時間，啟停系統的次數)，溫度設定/測量等功能。

　　實時溫度監控畫面如上所示，此畫面主要用于對溫度的實時監控，并描繪出溫度曲線趨勢，以便判斷系統的溫度控制是否處于良好狀態，同時可以實現對溫度進行保存/打印等操作。
